由于新產品結構的需求,需要生產煙片嘴棒和降溫嘴棒,為節約產能資源,在原有KDF2、ZL21、ZL23嘴棒成型機上改造,特提供如下方案,僅供參考。
第一節 降溫嘴棒生產改造
降溫嘴棒是半透明的食品級淀粉材料,經過加溫、壓皺、成型的工藝過程生產而成,在KDF2. ZL21、ZL23成型機生產該型嘴棒國內尚屬首例,因此需要對設備進行針對性的技術改造。

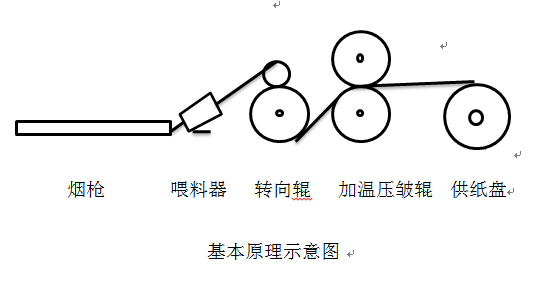

一、 基本原理
由西門子S7-200系列PLC集中控制,供紙電機、皺輥電機跟主機速度,張力傳感器感受供紙張力糾偏補償速度,溫控器控制設定溫度,觸摸屏顯示調整系統參數,喂料器將皺紙送入成型煙槍。
二、 系統組成
系統主要由電控柜、觸摸屏、溫控器、供紙輥、加溫皺紙輥、張力傳感器、輔助傳動輥、喂料器、成型煙槍、煙舌等組成。
三、技術措施
1.將開松機所屬部位的配件拆除,只留原機機架。
2.將新改系統的總成安裝在原機的機架上。
3.電控柜安置于設備的適當位置。
4.更換煙槍總成。
5.更換喂料器。
6.帶料調試。

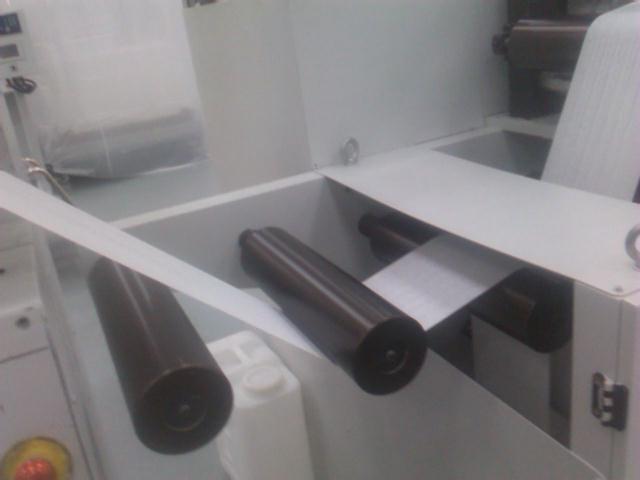

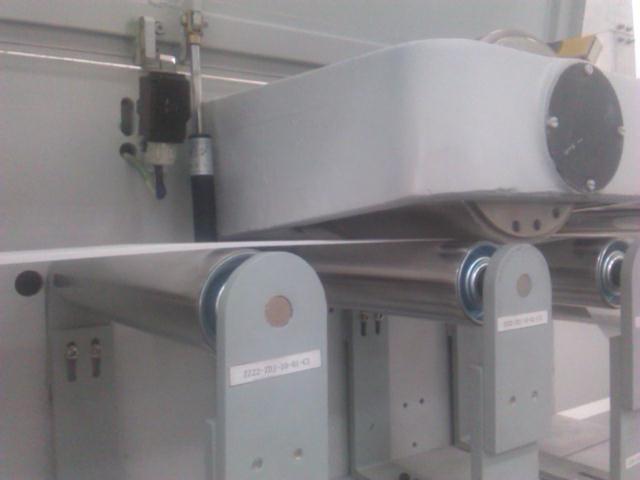

四、KDF2現場照片(參考)
